Opsætning af Blackbox-labeludskrivning

Introduktion

Bemærk

Dette er en ældre løsning til labeludskrivning, som ikke længere anbefales. I stedet anbefaler vi PDF-labeludskrivningsløsning. For problemer med din nuværende Blackbox-opsætning henvises til Fejlfinding ved etiketudskrivning.

Med blackbox-labelprint kan en labelprinter forbindes til klinikkens netværk ved hjælp af en såkaldt blackbox - en lille computer af typen Raspberry Pi, der kan modtage printordrer fra Provet Cloud over internettet. For at købe blackbox-enhed(er) bedes du kontakte dit Provet Cloud-salgs- eller supportteam.

Hver labeludskrivningsenhed kræver en Blackbox-enhed for at fuldføre integrationen samt en direkte Ethernet-kabelforbindelse.

Dymo 450 (ikke-trådløs version) og Zebra GK420d-enheder understøttes. Dymo 450 trådløse labeludskrivningsenheder understøttes ikke via Blackbox-integrationen på grund af specifikationerne for kabelforbindelse. En bred vifte af etiketstørrelser understøttes. Blackbox-integrationen kan tilsluttes via Windows- eller macOS-arbejdsstationer.

Instruktioner til opsætning

1. Opsæt blackbox-labeludskrivning fra Provet Cloud.

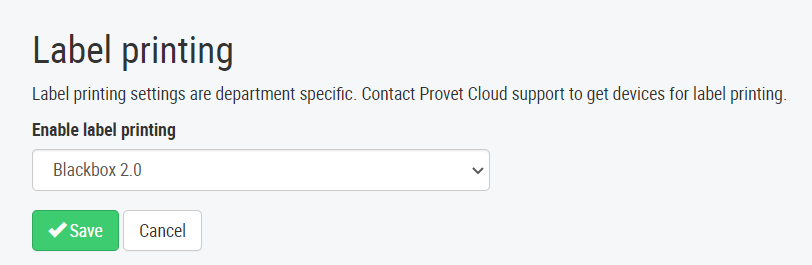

  1. Gå til Indstillinger > Generelt > Integrationer > Etiketudskrivning.

  2. Aktivér labeludskrivning > Blackbox 2.0

  3. Vælg Gem.

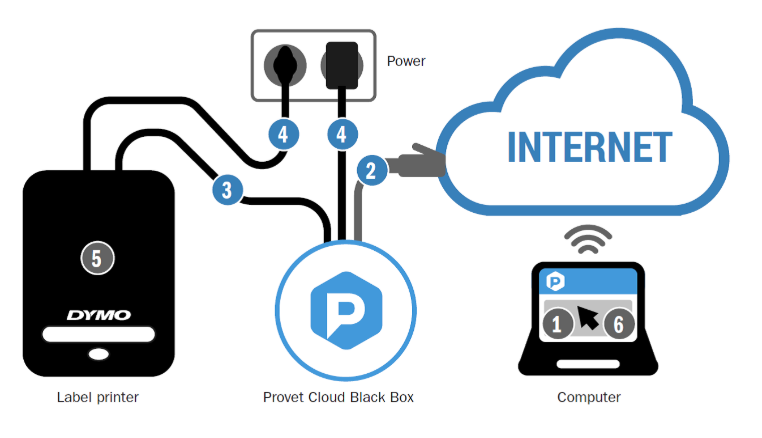

2. Sæt enheder op.

Dine Blacbox-enheder vil blive leveret forudkonfigureret til din Provet Cloud-instans.

  1. Sæt printerenheden i Blackbox ved hjælp af USB-kablet.

  2. Slut printerenheden til en strømkilde. Sørg for, at printerenheden er tændt. Det kan være nødvendigt at tænde en knap for at fuldføre dette.

  3. Slut Blackbox til en Ethernet-port ved hjælp af Ethernet-kablet.

  4. Slut Blackbox til en strømkilde ved hjælp af udgangskablet.

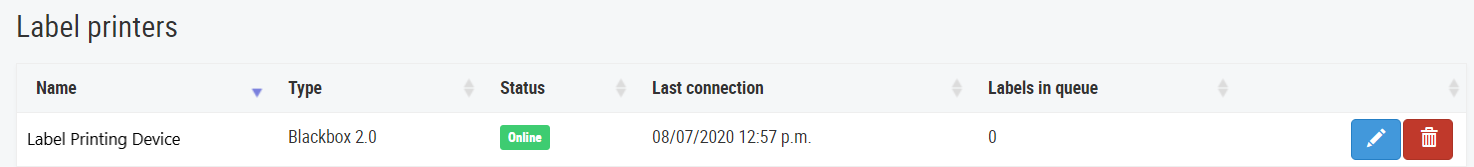

  5. Bekræft, at forbindelsen er aktiv, ved at gå til Provet Clouds integrationsindstillinger for etiketudskrivning: Indstillinger > Generelt > Integrationer > Etiketudskrivning > Etiketprintere > Status: Online.

  6. Sæt etiketrullen i printenheden, og sørg for, at den sidder godt fast i rulleholderen, og at den er korrekt justeret gennem sensoren og papirfremføringen, uden at den hænger. Se manualen til printenheden for specifikke instruktioner vedrørende din labelprinter og eventuelle yderligere specifikationer for labelrullen.

  7. En 'Hello'-etiket udskrives, når forbindelsen er oprettet.

3. Angiv etiketstørrelse.

Hver Blackbox-enhed kræver interne konfigurationer af udskriftsroller, som dit Provet Cloud-supportteam skal udfylde. Kontakt supportteamet for at få hjælp, og oplys koden, der findes i bunden af Blackbox-enheden.

Derudover skal du definere dine Provet Cloud-integrationsindstillinger for etiketudskrivning yderligere for at angive den tilsigtede etiketstørrelse. Hver Blackbox-enhed og tilsluttet labeludskrivningsenhed kan kun konfigureres til en enkelt labelstørrelse. Flere etiketstørrelser kan dog understøttes ved brug af flere etiketudskrivningsenheder og tilsluttede blackboxe.

Sådan definerer du etikettens højde og bredde:

  1. Find afsnittet om etiketprintere i indstillingerne for integration af etiketudskrivning.

  2. Find den Blackbox-/etiketprinterrække, som du ønsker at opdatere.

  3. Vælg det blå ikon for redigeringspennen.

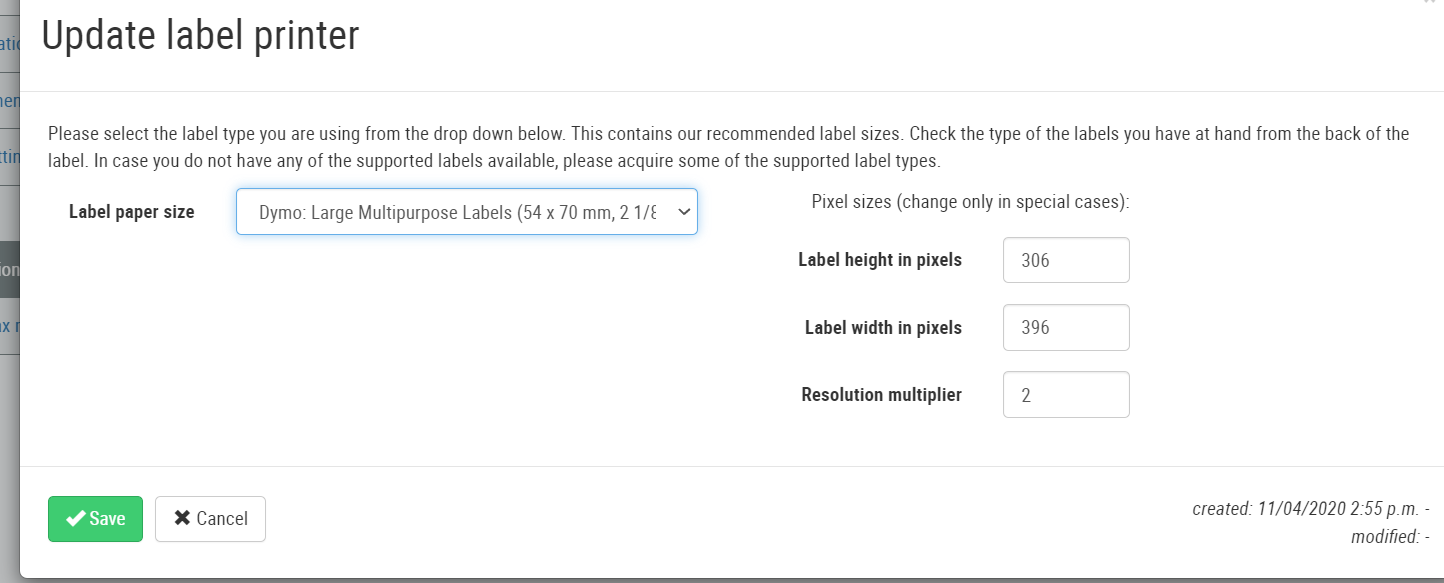

  4. Vælg en tilgængelig matchende labelprinter og labelstørrelse. Pixelstørrelser bør ikke redigeres manuelt, medmindre der gives udtrykkelige instruktioner om at ændre disse felter.

  5. Vælg Gem.


Understøttede etiketstørrelser

  • Zebra 50x75mm, 2 x 3" (standard for USA)

  • Dymo 54x101mm, 2 1/8 x 4"

  • Dymo 54x70mm, 2 1/8 x 2 3/4" (standard for USA)

  • Dymo 36x89mm, 1 4/10 x 3 1/2"

4. Lav et testprint.

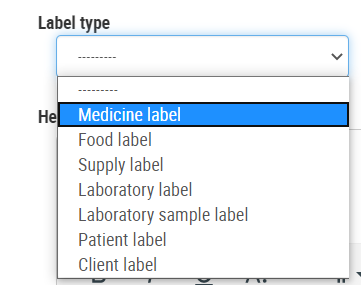

Flere labeltyper og skabeloner understøttes som vist nedenfor.


Sørg for, at du har oprettet de(n) relevante etiketskabelon(er), som du ønsker at bruge din integration til etiketudskrivning til. For yderligere instruktioner om, hvordan du opretter labelskabeloner, henvises til den relevante instruktionsguide.

Opsætning af flere Blackbox-enheder

For at opsætte flere Blackbox-enheder skal du gentage trin 2-4 som vist ovenfor. Hver labeludskrivningsenhed kræver en direkte Blackbox- og Ethernet-forbindelse. Kontakt venligst vores support- eller salgsteam for at drøfte eventuelle køb af enheder.
