Oppsett for utskrift av Blackbox-etiketter

Innledning

Notat

Dette er en eldre løsning for etikettutskrift som ikke anbefales lenger. I stedet anbefaler vi PDF-løsningen for etikettutskrift. Hvis du har problemer med ditt nåværende Blackbox-oppsett, kan du se Feilsøking for etikettutskrift.

Med blackbox-etikettutskrift kan en etikettskriver kobles til klinikkens nettverk ved hjelp av en såkalt blackbox - en liten datamaskin av typen Raspberry Pi som kan motta utskriftsbestillinger fra Provet Cloud over Internett. For å kjøpe Blackbox-enhet(er), vennligst kontakt Provet Clouds salgs- eller supportteam.

Hver etikettutskriftsenhet krever en Blackbox-enhet for å fullføre integreringen, samt en direkte Ethernet-kabeltilkobling.

Dymo 450 (ikke-trådløs versjon) og Zebra GK420d-enheter støttes. Dymo 450 trådløse etikettutskriftsenheter støttes ikke via Blackbox-integreringen på grunn av spesifikasjonene for kabeltilkobling. Et bredt utvalg av etikettstørrelser støttes. Blackbox-integrasjonen kan kobles til via Windows- eller macOS-arbeidsstasjoner.

Instruksjoner for oppsett

1. Konfigurer utskrift av blackbox-etiketter fra Provet Cloud.

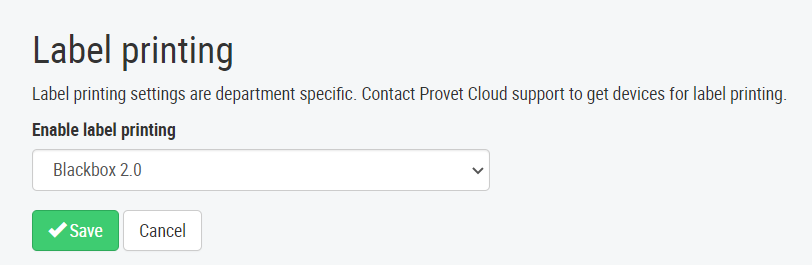

  1. Gå til Innstillinger > Generelt > Integrasjoner > Etikettutskrift.

  2. Aktiver etikettutskrift > Blackbox 2.0

  3. Velg Lagre.

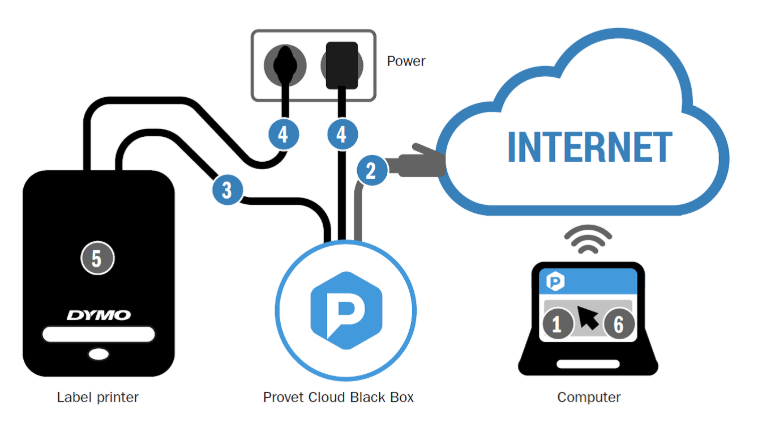

2. Sett opp enheter.

Blacbox-enhetene dine kommer forhåndskonfigurert for Provet Cloud-instansen din.

  1. Koble skriverenheten til Blackbox ved hjelp av USB-kabelen.

  2. Koble skriverenheten til en strømkilde. Kontroller at skriverenheten er slått på. Du må kanskje slå på en knapp for å fullføre dette.

  3. Koble Blackbox til en Ethernet-port ved hjelp av Ethernet-kabelen.

  4. Koble Blackbox til en strømkilde ved hjelp av uttakskabelen.

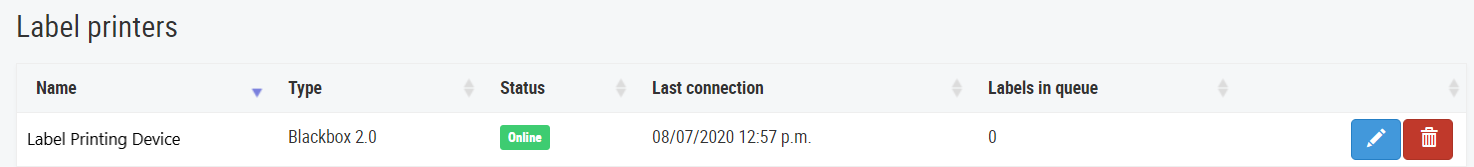

  5. Bekreft at tilkoblingen er aktiv ved å gå til integrasjonsinnstillingene for etikettutskrift i Provet Cloud: Innstillinger > Generelt > Integrasjoner > Etikettutskrift > Etikettskrivere > Status: Online.

  6. Sett etikettrullen inn i utskriftsenheten, og sørg for at den sitter godt fast i rullholderen, samt at den er riktig justert gjennom sensoren og papirmatingen, uten at den henger. Se utskriftsenhetens bruksanvisning for spesifikke instruksjoner for etikettutskriftsenheten og eventuelle ytterligere spesifikasjoner for etikettrullen.

  7. En "Hello"-etikett skrives ut når tilkoblingen er opprettet.

3. Angi etikettstørrelse.

Hver Blackbox-enhet krever interne konfigurasjoner av utskriftsroller som Provet Cloud-supportteamet må fullføre. Ta kontakt med supportteamet for å få hjelp, og oppgi koden som finnes på undersiden av Blackbox-enheten.

I tillegg må du definere integrasjonsinnstillingene for etikettutskrift i Provet Cloud ytterligere for å angi den tiltenkte etikettstørrelsen. Hver Blackbox-enhet og tilkoblet etikettutskriftsenhet kan bare konfigureres til én enkelt etikettstørrelse. Flere etikettstørrelser kan imidlertid støttes gjennom bruk av flere etikettutskriftsenheter og tilkoblede blackboxer.

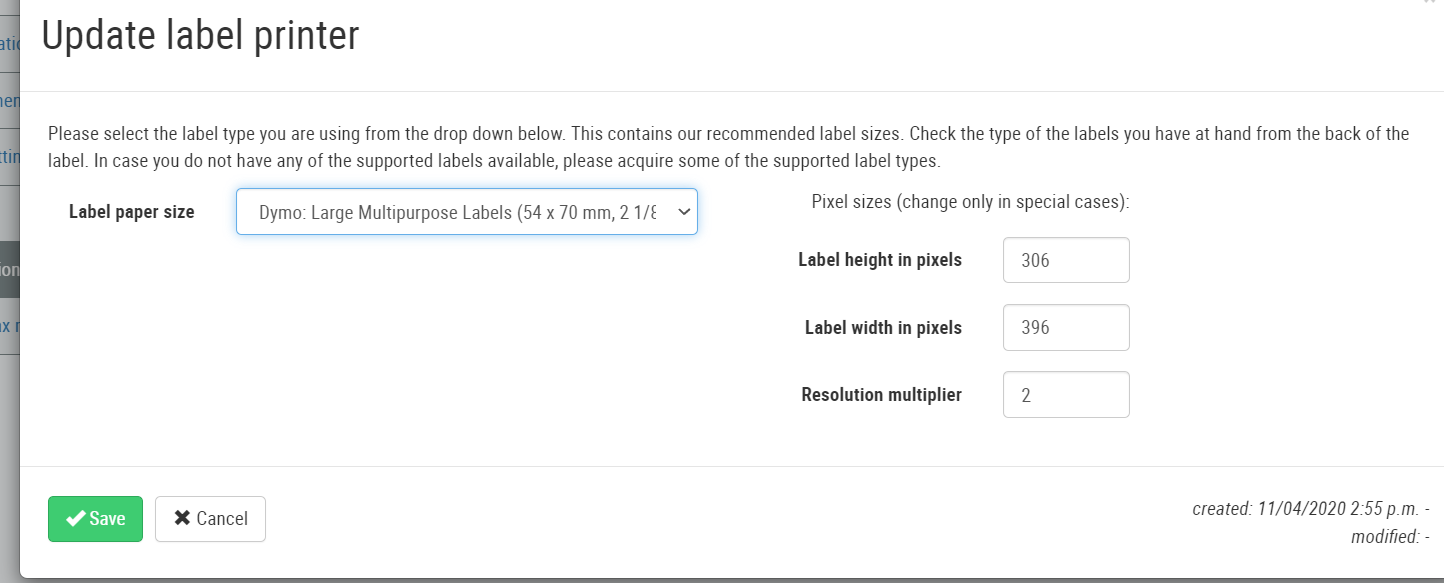

Slik definerer du etiketthøyde og -bredde:

  1. Finn etikettskrivere i integrasjonsinnstillingene for etikettutskrift.

  2. Finn Blackbox-/etikettskriverraden som du ønsker å oppdatere.

  3. Velg det blå redigeringspennikonet.

  4. Velg en tilgjengelig etikettskriver og etikettstørrelse. Pikselstørrelser skal ikke redigeres manuelt med mindre det er gitt eksplisitte instruksjoner om å endre disse feltene.

  5. Velg Lagre.


Støttede etikettstørrelser

  • Zebra 50x75 mm, 2 x 3" (standard for USA)

  • Dymo 54x101mm, 2 1/8 x 4"

  • Dymo 54x70 mm, 2 1/8 x 2 3/4" (standard for USA)

  • Dymo 36x89mm, 1 4/10 x 3 1/2"

4. Utfør en testutskrift.

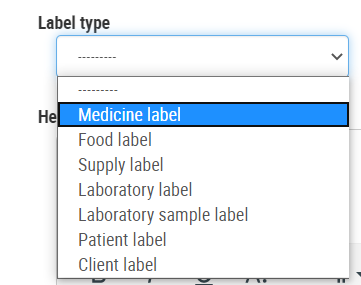

Flere etikettyper og maler støttes, som vist nedenfor.


Forsikre deg om at du har opprettet de(n) riktige etikettmalen(e) som du ønsker å bruke etikettutskriftsintegrasjonen til. For ytterligere instruksjoner om hvordan du oppretter etikettmaler, se den aktuelle veiledningen.

Sette opp flere Blackbox-enheter

Hvis du vil konfigurere flere Blackbox-enheter, gjentar du trinn 2-4 som vist ovenfor. Hver etikettutskriftsenhet krever en direkte Blackbox- og Ethernet-tilkobling. Ta kontakt med vårt support- eller salgsteam for å diskutere eventuelle kjøp av enheter.
