Configuração da impressão de etiquetas Blackbox

Introdução

Nota

Esta é uma solução de impressão de etiquetas antiga que já não é recomendada. Em vez disso, recomendamos a solução de impressão de etiquetas PDF. Para problemas com a configuração atual da Blackbox, consulte Resolução de problemas de impressão de etiquetas.

Com a impressão de etiquetas blackbox, uma impressora de etiquetas pode ser ligada à rede da sua clínica utilizando a chamada blackbox - um pequeno computador do tipo Raspberry Pi que pode receber ordens de impressão da Provet Cloud através da Internet. Para adquirir o(s) dispositivo(s) Blackbox, contacte a equipa de vendas ou de assistência da Provet Cloud.

Cada dispositivo de impressão de etiquetas requer um dispositivo Blackbox para completar a integração, bem como uma ligação direta por cabo Ethernet.

São suportados os dispositivos Dymo 450 (versão sem fios) e Zebra GK420d. Os dispositivos de impressão de etiquetas sem fios Dymo 450 não são suportados através da integração da Blackbox devido às especificações de ligação do cabo. É suportada uma grande variedade de tamanhos de etiquetas. A integração da Blackbox pode ser ligada através de estações de trabalho Windows ou macOS.

Instruções de configuração

1. Configurar a impressão de etiquetas da caixa negra a partir de Provet Cloud.

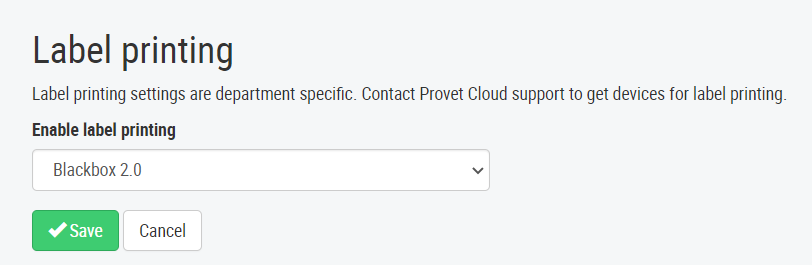

  1. Aceder a Definições > Geral > Integrações > Impressão de etiquetas.

  2. Ativar a impressão de etiquetas > Blackbox 2.0

  3. Selecionar Guardar.

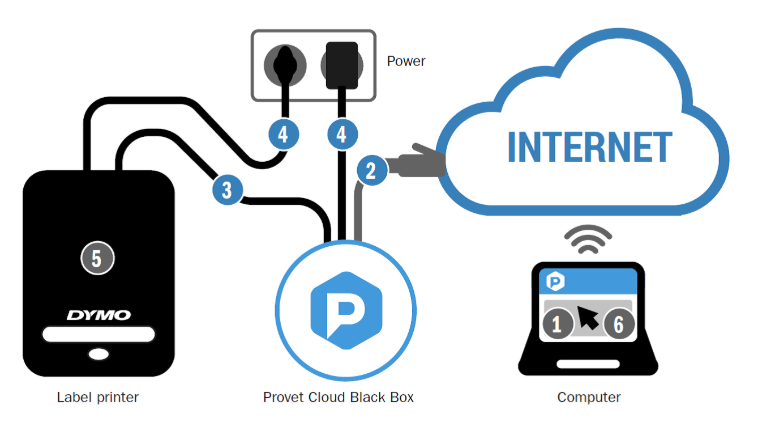

2. Configurar os dispositivos.

Os seus dispositivos Blacbox chegarão pré-configurados para a sua instância Provet Cloud.

  1. Ligue o dispositivo de impressão à Blackbox utilizando o cabo USB.

  2. Ligar o dispositivo de impressão a uma fonte de alimentação. Certificar-se de que o dispositivo de impressão está ligado. Poderá ser necessário ligar um botão para o fazer.

  3. Ligue a Blackbox a uma porta Ethernet utilizando o cabo Ethernet.

  4. Ligue a Blackbox a uma fonte de alimentação utilizando o cabo de saída.

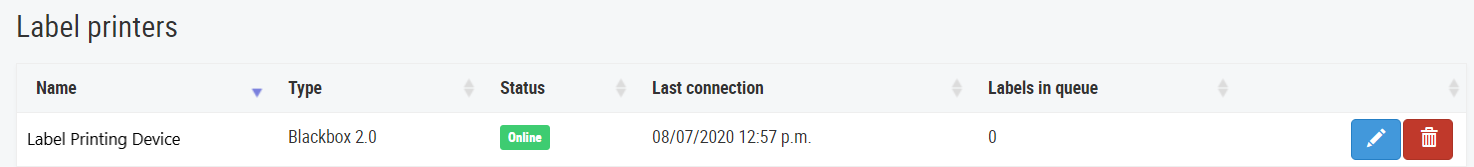

  5. Confirme que a conetividade está ativa acedendo às definições de integração de impressão de etiquetas da Provet Cloud: Definições > Geral > Integrações > Impressão de etiquetas > Impressoras de etiquetas > Estado: Online.

  6. Introduzir o rolo de etiquetas no dispositivo de impressão, assegurando um encaixe perfeito no suporte do rolo, bem como um alinhamento correto através do sensor e do alimentador de papel, sem qualquer descaimento. Consulte o manual do dispositivo de impressão para obter instruções específicas relativas ao seu dispositivo de impressão de etiquetas e quaisquer especificações adicionais do rolo de etiquetas.

  7. Uma etiqueta 'Hello' será impressa quando a ligação for iniciada.

3. Especificar o tamanho da etiqueta.

Cada dispositivo Blackbox requer configurações internas de funções de impressão que a equipa de assistência da Provet Cloud terá de completar. Contacte a equipa de assistência para obter assistência e forneça o código localizado na parte inferior do dispositivo Blackbox.

Além disso, terá de definir as definições de integração da impressão de etiquetas na Provet Cloud para especificar o tamanho de etiqueta pretendido. Cada dispositivo Blackbox e dispositivo de impressão de etiquetas ligado pode ser configurado apenas para um único tamanho de etiqueta. No entanto, podem ser suportados vários tamanhos de etiquetas através da utilização de vários dispositivos de impressão de etiquetas e blackboxes ligadas.

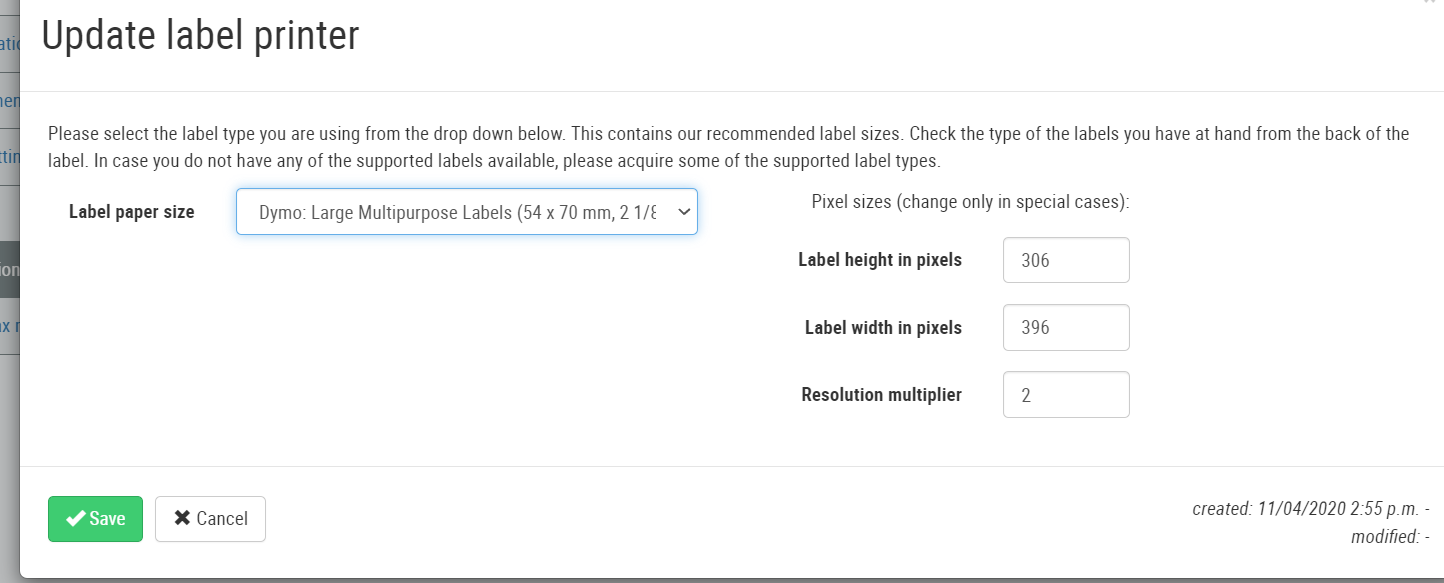

Para definir a altura e a largura da etiqueta, siga as instruções:

  1. Localize a secção de impressoras de etiquetas nas definições de integração da impressão de etiquetas.

  2. Localize a linha da Blackbox/impressora de etiquetas que pretende atualizar.

  3. Selecione o ícone azul da caneta de edição.

  4. Selecionar uma impressora de etiquetas correspondente disponível e uma seleção de tamanho de etiqueta. Os tamanhos dos pixels não devem ser editados manualmente, exceto se forem fornecidas instruções explícitas para modificar estes campos.

  5. Selecionar Guardar.


Tamanhos de etiquetas suportados

  • Zebra 50x75mm, 2 x 3" (padrão para os EUA)

  • Dymo 54x101mm, 2 1/8 x 4"

  • Dymo 54x70mm, 2 1/8 x 2 3/4" (padrão para os EUA)

  • Dymo 36x89mm, 1 4/10 x 3 1/2"

4. Efectue uma impressão de teste.

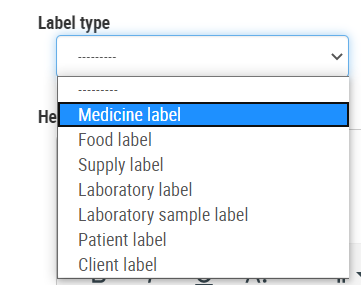

São suportados vários tipos e modelos de etiquetas, conforme indicado abaixo.


Certifique-se de que criou o(s) modelo(s) de etiqueta(s) adequado(s) para o(s) qual(is) pretende utilizar a sua integração de impressão de etiquetas. Para obter mais instruções sobre como criar modelos de etiquetas, consulte o guia de instruções adequado.

Configuração de vários dispositivos Blackbox

Para configurar vários dispositivos Blackbox, repita os passos 2-4 apresentados acima. Cada dispositivo de impressão de etiquetas requer uma ligação direta à Blackbox e à Ethernet. Contacte a nossa equipa de apoio ou de vendas para discutir a aquisição de qualquer dispositivo necessário.
